Inspektion

Kanalinspektion mit Drohne und Roboter.

Kanäle, Schächte, Silos, Faultürme und Bauwerke. Aus Minden, deutschlandweit im Einsatz.

Kanäle, Silos, Faultürme, Bauwerke

Mit Drohne und Roboter

Video, 3D-Punktwolke und Bericht

Aus Minden, deutschlandweit

Projekt anfragen

Zu den Anwendungsbereichen

Anwendungsbereiche

der Drohnen- und Roboterinspektion

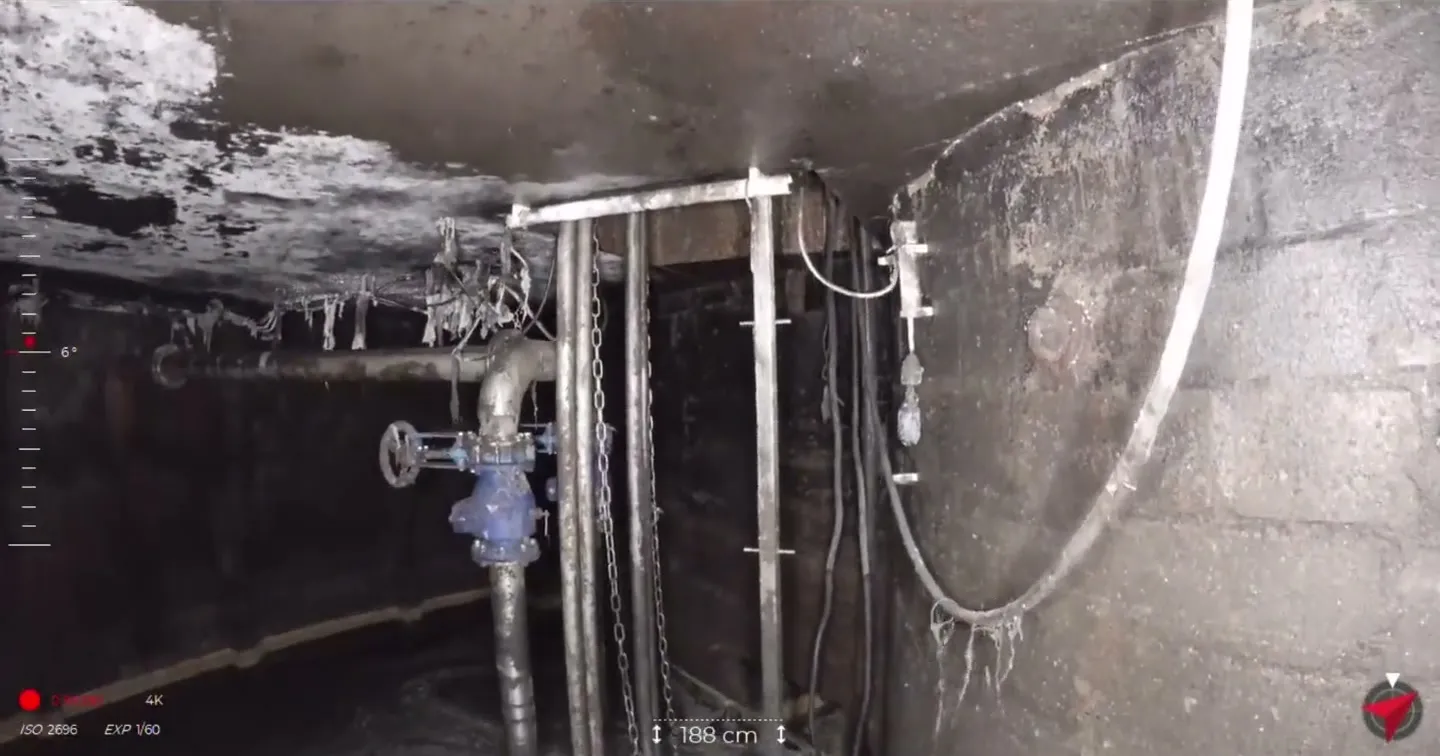

Blick in ein Bauwerk von innen: Rohrleitung mit Schieber, Stahlstreben und Ketten, Maßangabe 188 cm

https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6abccce1784eb750de6ef1e4_bauwerk-versmold-v5.mp4

Bauwerksinspektion

dort, wo der Zugang schwierig wird.

Schwer zugängliche Bauwerke erfassen wir visuell und dreidimensional: mit hochauflösenden 4K- oder 8K-Aufnahmen sowie 360°-Panoramavideos.

Bauwerksinspektion anfragen

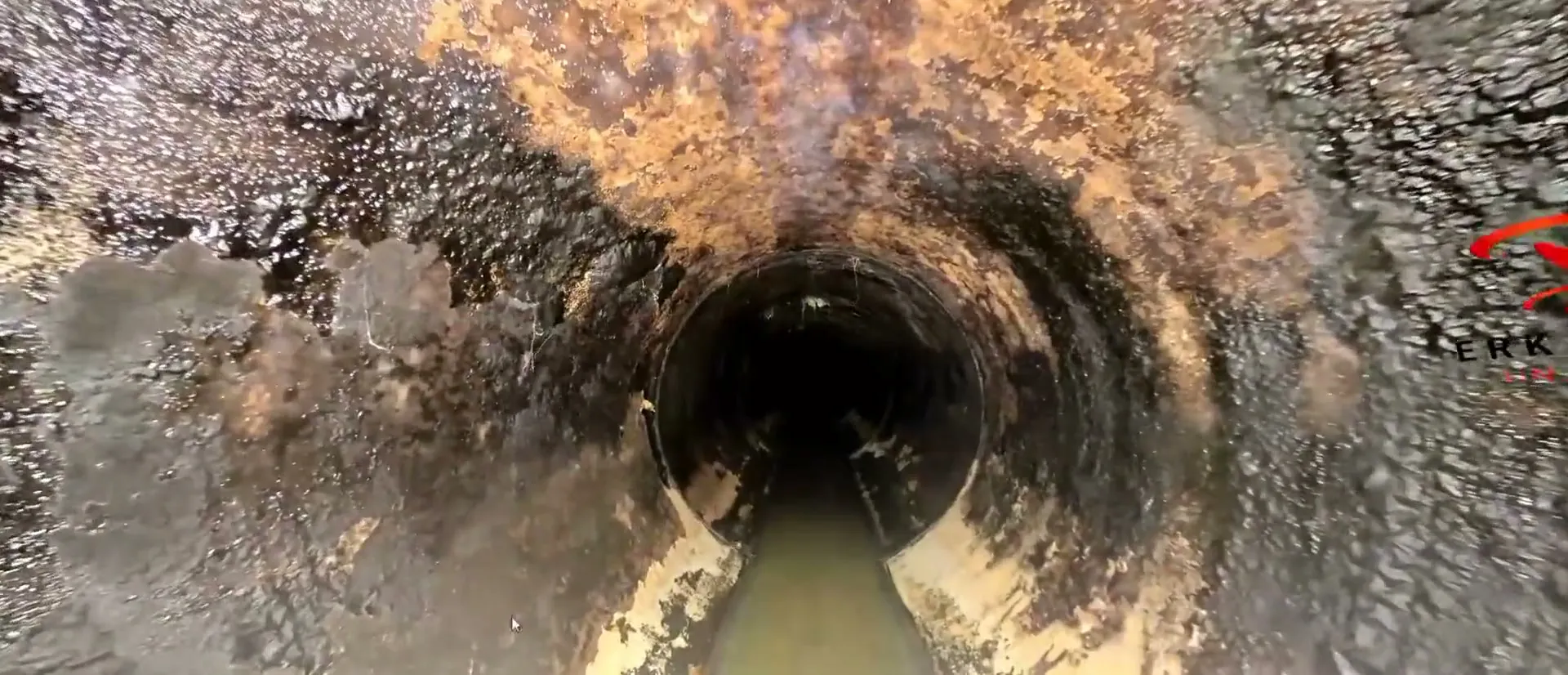

Blick durch einen korrodierten Kanal mit Wasserlauf, aufgenommen mit 360°-Kamera

https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6abbdc23e0166bd4870e4385_360-pano-web.mp4

Kanalinspektion

aus jeder Blickrichtung.

Unsere 360°-Dokumentation zeigt mehr als eine feste Kameraperspektive und ermöglicht eine flexible Betrachtung des Kanals aus verschiedenen Blickrichtungen.

Kanalinspektion anfragen

Faultürme und Kläranlagen

sicher dokumentiert.

Wandflächen, Decken, Einbauten und Rohrleitungen im Inneren, nachvollziehbar aufbereitet.

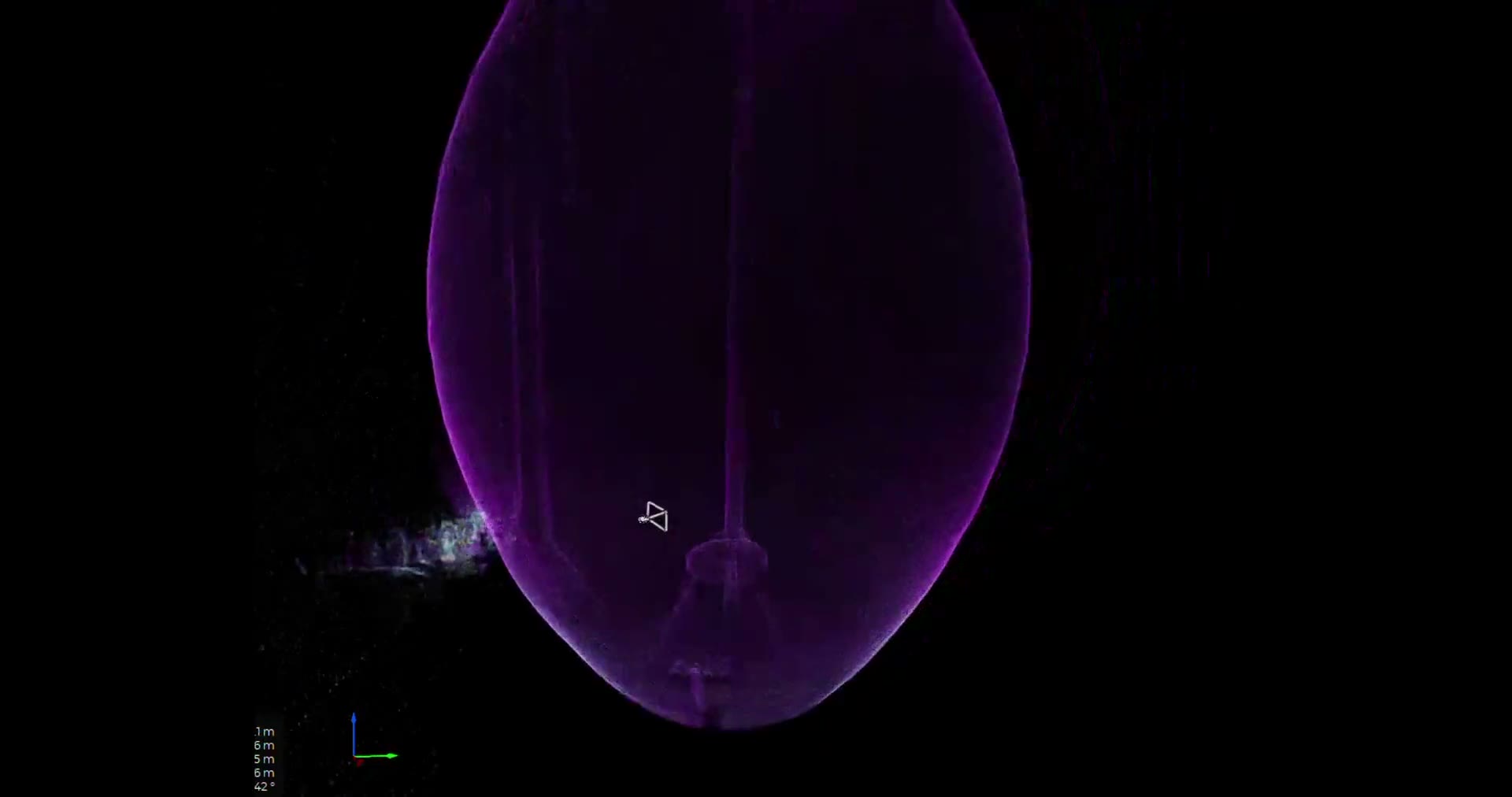

3D-Punktwolke eines Faulturms mit Maßlinie

sync:https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6abd1f10354ec3802fbad829_faulturm-punktwolke-v2.mp4

Position der Drohne im 3D-Scan

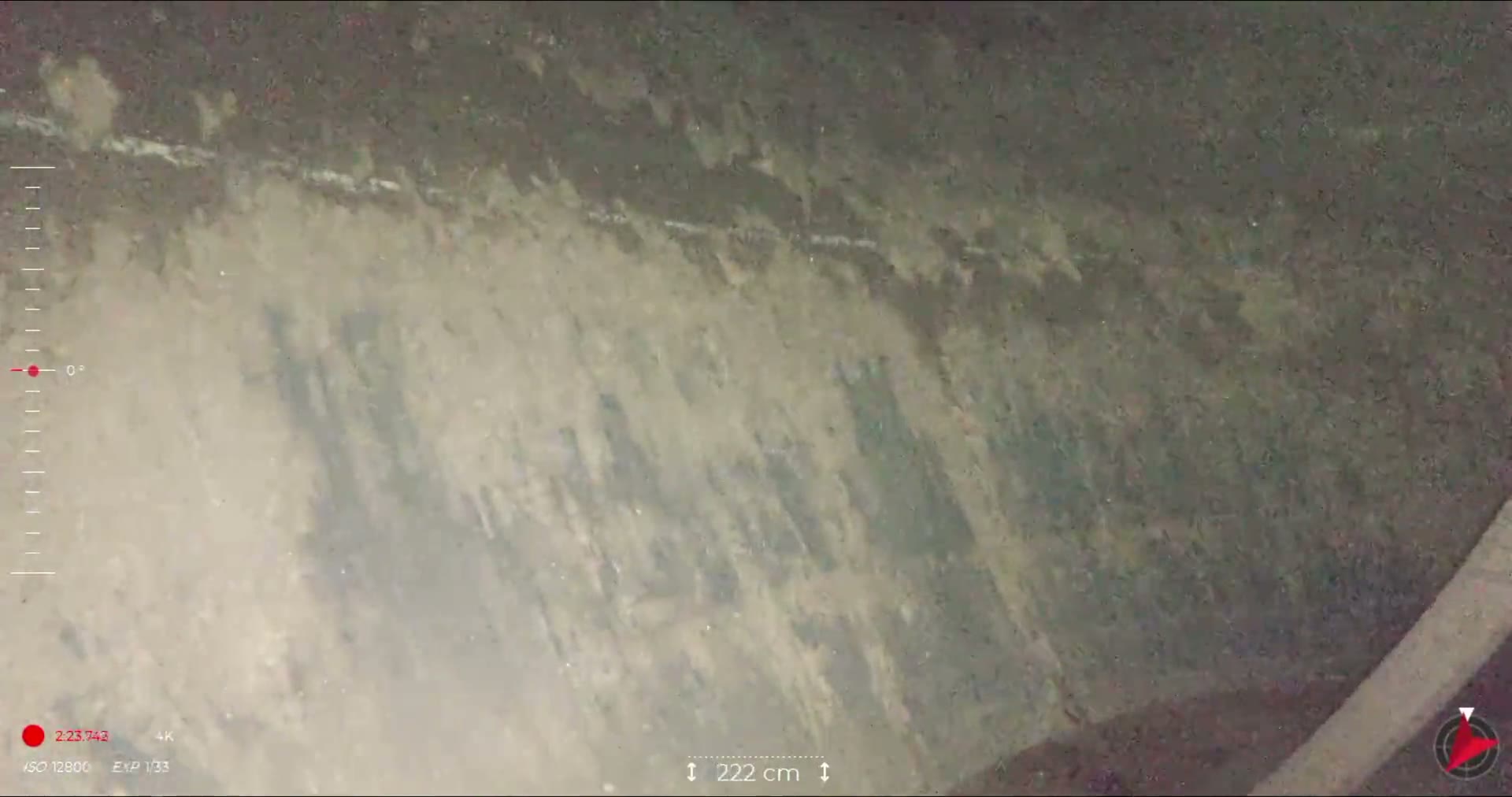

Kamerabild der Drohne im Inneren eines Faulturms

sync:https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6abd1bac07ac7f4e659afefc_faulturm-befliegung.mp4

Kamerabild im selben Moment

Faulturminspektion anfragen

Verfahren

Verfahren der Kanalinspektion,

gewählt nach Querschnitt, Zugang und Wasserstand.

Deshalb kombinieren wir mehrere Systeme und wählen die technisch und wirtschaftlich sinnvollste Lösung.

Flyability Elios 3 Spezialdrohne

für Inspektionen in engen und gefährlichen Räumen.

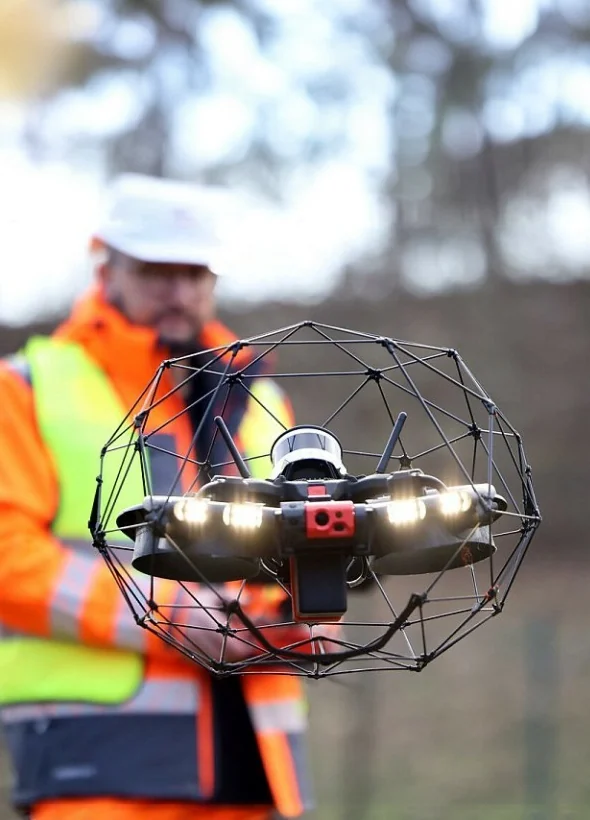

Pilot in Warnkleidung steuert die Elios 3 im Schutzkäfig mit eingeschalteten Scheinwerfern

Das kollisionstolerante Käfig-Design

ermöglicht direkten Kontakt mit dem Bauwerk, auch in engen, nicht begehbaren Räumen.

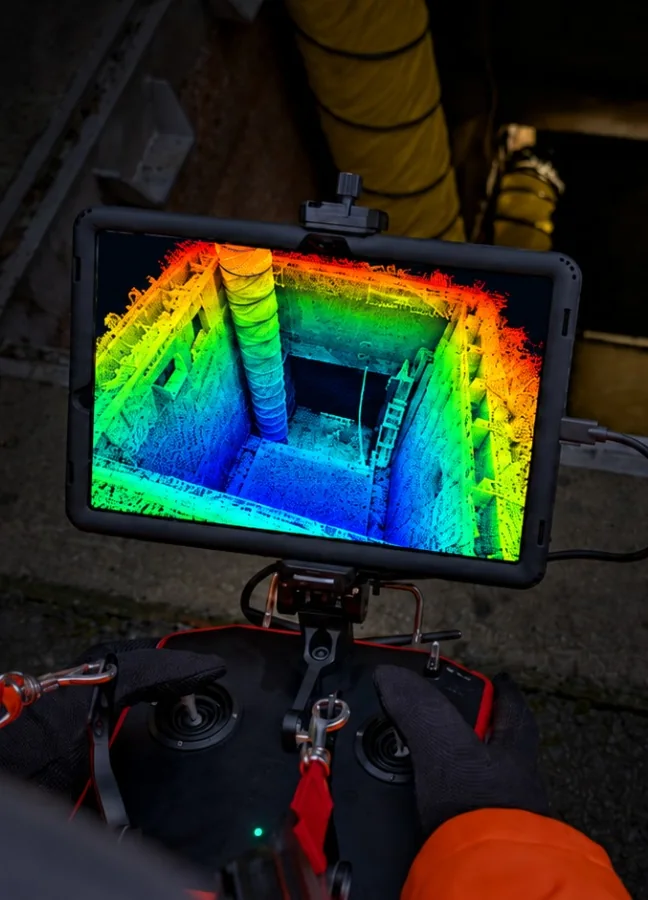

Fernsteuerung mit Tablet über einem offenen Schacht, auf dem Bildschirm die farbige LiDAR-Punktwolke des Schachts

LiDAR und SLAM

erstellen im Flug ein zentimetergenaues 3D-Modell. Befunde sind sofort verortbar.

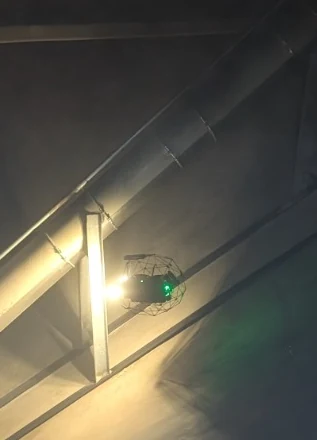

Elios 3 leuchtet in einem dunklen Silo eine Förderleitung an der Wand aus

Hochauflösende Kamera und leistungsstarke Beleuchtung

liefern verwertbares Material auch in völliger Dunkelheit ohne GPS.

Multinnov Roview 3 Kanalroboter

für die Kanalinspektion, ob trocken oder auf dem Wasser.

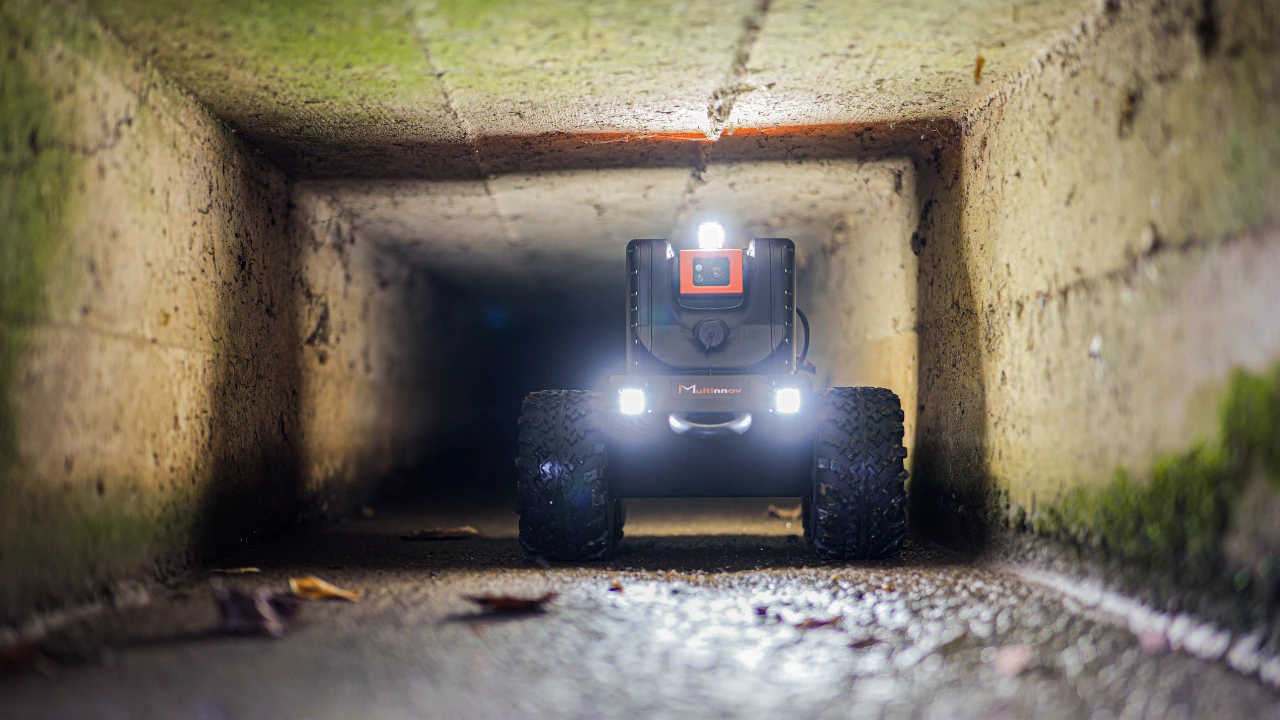

Kanalroboter Roview 3 mit Scheinwerfern in einem rechteckigen Betonkanal

Der Roview 3 ist schwimmfähig

und rollt oder schwimmt, je nach Wasserstand.

Roview 3 mit Scheinwerfern rollt durch einen nassen Betondurchlass

4K30i-Kamera und 16.000 Lumen Beleuchtung

liefern gestochen scharfes Bildmaterial in Echtzeit.

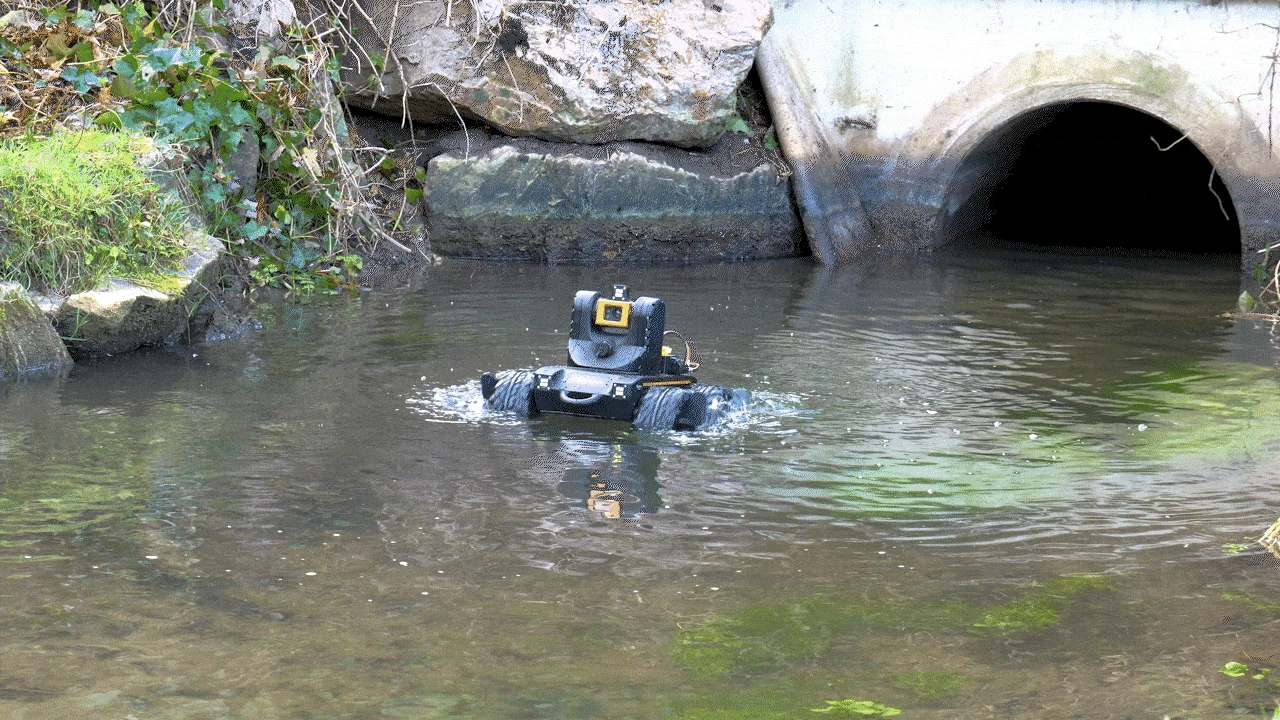

Roview 3 schwimmt im Bach vor einem Kanalauslass

https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6ab560077049d4344af8ee03_roview-gehaeuse.mp4

Das vollständig abgedichtete Gehäuse

übersteht dauerhaften Kontakt mit Abwasser.

Zusatzleistungen

3D-Vermessung

mit LiDAR liefert mehr als nur Bilder.

Nicht jede Frage beantwortet ein Video. Aus der LiDAR-Erfassung entstehen Punktwolke, Orthofoto oder 3D-Mesh, per Live-Mapping (SLAM) schon während des Flugs verortet.

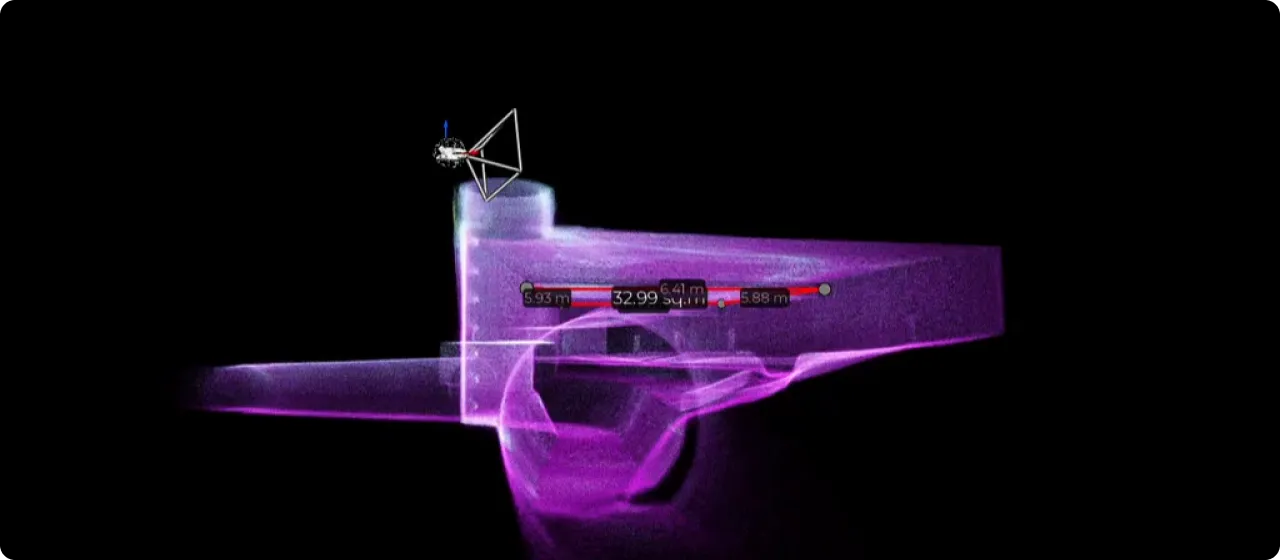

3D-Punktwolke eines Bauwerks mit Schacht und Maßangaben aus dem LiDAR-Scan

https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6ab566182f66307719779cd0_zusatz-3d-vermessung-v2.mp4

Jede Aufnahme wird zur Punktwolke.

Exakte Maße direkt aus dem Modell, ganz ohne zweiten Termin vor Ort.

Bestandsdokumentationen, Bauwerksgeometrien und Querschnitte

Abmessungen, Volumenbestimmungen und Leitungsverläufe

Planungsgrundlagen und Soll-Ist-Vergleiche

3D-Vermessung anfragen

Messtechnik

für Gas und Wärme.

Mit Zusatzsensorik erkennen wir Risiken dort, wo sie entstehen, ohne dass jemand den Gefahrenbereich betritt. Das erhöht die Arbeitssicherheit, verkürzt Stillstände und eignet sich auch für laufende Anlagen.

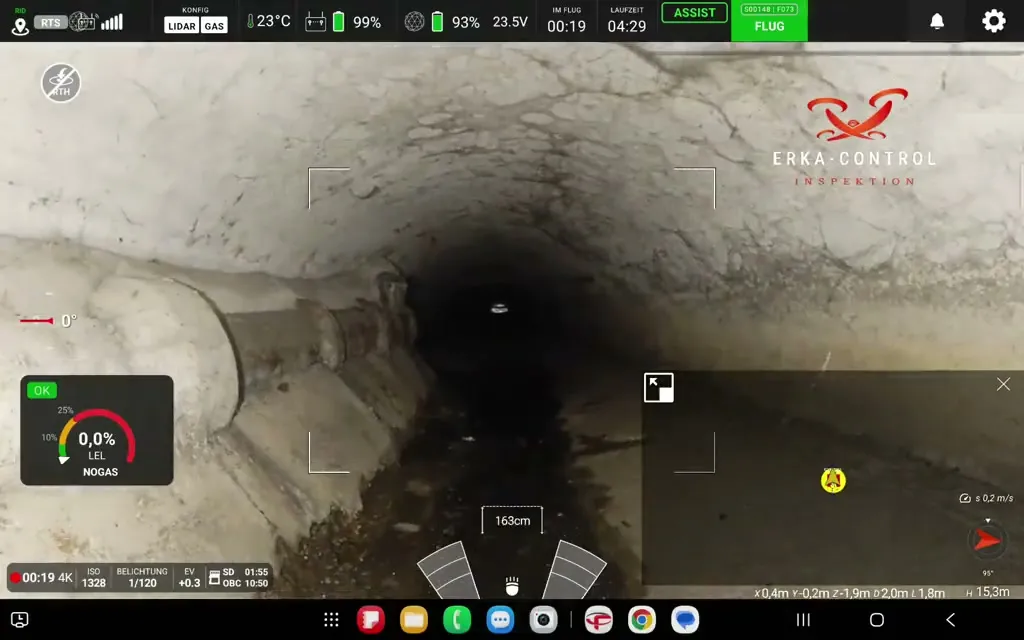

Live-Ansicht auf dem Tablet während des Flugs im gemauerten Kanal, links die Gasanzeige mit 0,0 Prozent

https://cdn.prod.website-files.com/6a76f824d9b51304ecb11523/6ab55aa49178e727f436cdd8_messtechnik-live-ansicht.mp4

Gasmessung

Wasserstoff

Wärmebild

Zusatzsensorik

mehr als nur Bilder.

Zusätzliche Messdaten direkt aus dem Einsatzbereich: Die Gasmessung erkennt brennbare Gase, auch Wasserstoff. Das Wärmebild zeigt Temperaturunterschiede, Hotspots und Wärmeverluste auf einen Blick.

Projekt anfragen

FAQ

Häufige Fragen

Wann ist eine Drohnenbefliegung im Kanal sinnvoll?

Bei großen Profilen und komplexen Bauwerken, die schwer erreichbar sind oder nicht betreten werden sollen. Wo ein robotisches System besser passt, setzen wir den Roview 3 ein.

Welche Bereiche können mit Drohnen inspiziert werden?

Wir setzen Drohnen überall dort ein, wo klassische Inspektionsmethoden nicht möglich oder zu risikoreich sind: in Kanälen mit großen Querschnitten, in Regenüberlaufbecken, Sonderbauwerken, Leitungsquerungen unter Gewässern oder Verkehrswegen sowie in Silos und Faultürmen. Die Drohne liefert hochauflösendes Bild- und Videomaterial aus Perspektiven, die aus der Nähe nicht erreichbar wären, ohne dass Personal in gefährliche Bereiche muss.

Wie lange dauert eine Drohneninspektion?

Die Dauer hängt von Umfang und Zugänglichkeit des Objekts ab. Die Inspektion eines einzelnen Sonderbauwerks ist oft in einem halben Arbeitstag abgeschlossen. Auf Basis Ihrer Unterlagen erstellen wir vor der Auftragsvergabe eine konkrete Zeitschätzung.

Welche Normen werden bei der Inspektion angewendet?

Wir arbeiten normgerecht nach DIN EN 13508-2 für die Zustandserfassung und nach DWA-M 149 für die Zustandsklassifizierung. Die Dokumentation erfolgt in den gängigen Formaten ISYBAU und WinCan.

Wann setzen Sie Roview 3 statt der Drohne ein?

Die Drohne spielt ihre Stärke dort aus, wo nichts befahrbar ist: große Profile, Sonderbauwerke, Höhe. Der Roview 3 fährt, wo eine sichere Standfläche vorhanden ist, und liefert dabei ruhigere Aufnahmen über lange Strecken. Welches Verfahren passt, entscheiden wir anhand von Profil, Zugänglichkeit und Wasserstand, häufig kombiniert innerhalb eines Projekts.
